Válcový kolík s vnitřním závitem 14m6 x 60 M8x12 - DIN 7979D

Válcový kolík 14m6 x 60 M8x12 podle normy DIN 7979D patří mezi lisovací spojovací prvky a používá se především v přesném strojírenství a výrobě forem a přípravků.

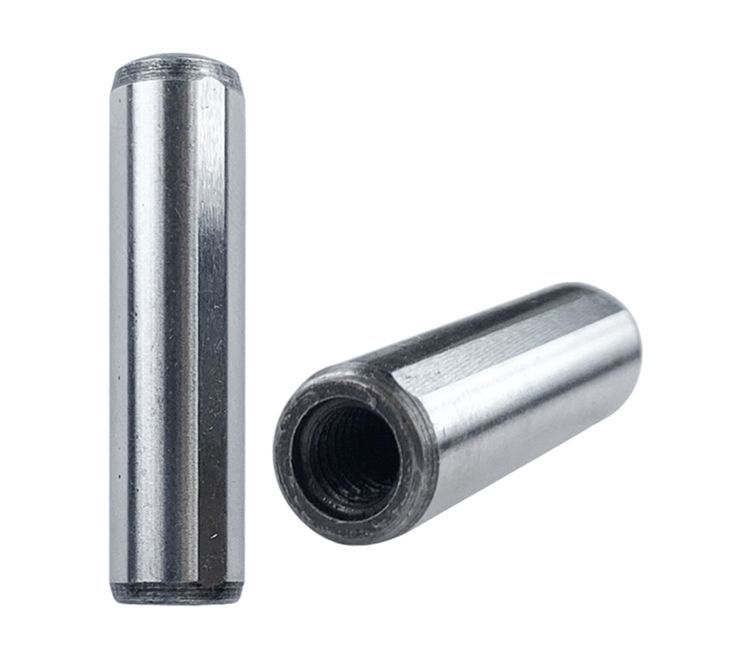

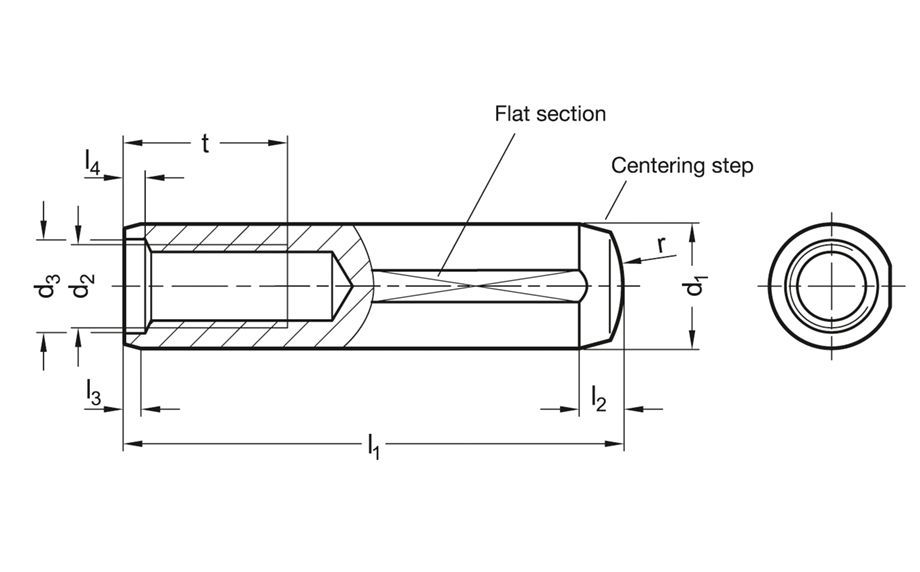

Kolík má válcové tělo průměru 14 mm (s výrobní tolerancí m6) a délky 60 mm. Na vnějším obvodu je podélná ploška. Konec kolíku má rádius se sraženou hranou (náběh) pro snadnější montáž do otvoru,  na druhém konci je vnitřní závit M8x12.

Kolík je tepelně zušlechtěný na tvrdost 60 HRC a následně broušený.

Vlastnosti a použití:

• Přesné ustavení (fixace) dvou dílů vůči sobě – např. formy, lisovací nástroje, části strojů
• Přesné opakovatelné sestavení – např. u forem, kde je důležitá přesná souosost
• Snadná demontáž díky vnitřnímu závitu – do vnitřního závitu se zašroubuje šroub a kolík se vytáhne (např. pomocí stahováku nebo šroubu s dorazem)
• Vysoká přesnost a stabilita – používají se v přesných otvorech (obvykle přechodové nebo jemné lisovací uložení)
