Výpočet a návrh řemenového pohonu

vypoet a navrh remenoveho pohonu 4

Správný výběr vhodného řemenového pohonu je klíčový pro bezproblémový provoz každého stroje. Nevhodně zvolený řemenový pohon se projevuje sníženou životností převodů, častým poškozením řemenů s nutností jejich výměny, poškozením ložisek či vysokými vibracemi. Využijte naši službu, v rámci které vám na základě parametrů vybereme nejvhodnější řemenový pohon přesně pro vaše strojní zařízení.

Nabídka řemenových pohonů

V dnešní době existuje mnoho typů řemenů určených pro rozdílné aplikace a parametry. Jiný typ řemenů použijeme pro pohon zahradní sekačky a jiný pro pohon rychloběžného obráběcího stroje. Na našem e-shopu najdete jak ploché řemeny, tak i klínové řemeny jednoduché i vícenásobné, a také synchronní hnací ozubené řemeny. Jsme autorizovanými prodejci řemenových pohonů od výrobců Optibelt, Contitech, SKF aj.

Řemenové pohony

Řemenové pohony se používají k přenosu kroutícího momentu mezi dvěma nebo více hřídelemi. Díky použití různých průměrů řemenic umožňují realizovat pohon jak "do pomala", tak i "do rychla". Pokud použijeme stejně velké řemenice, tak se samozřejmě převodový poměr nemění a hnací i hnané otáčky jsou totožné.

Rozlišujeme mezi pohony, které mají tvarové spojení s řemenicemi (ozubené řemeny) a pohony, kde přenos síly vzniká pomocí tření (klínové a drážkové řemeny).

ECOM old logo
ECOM extended logo big

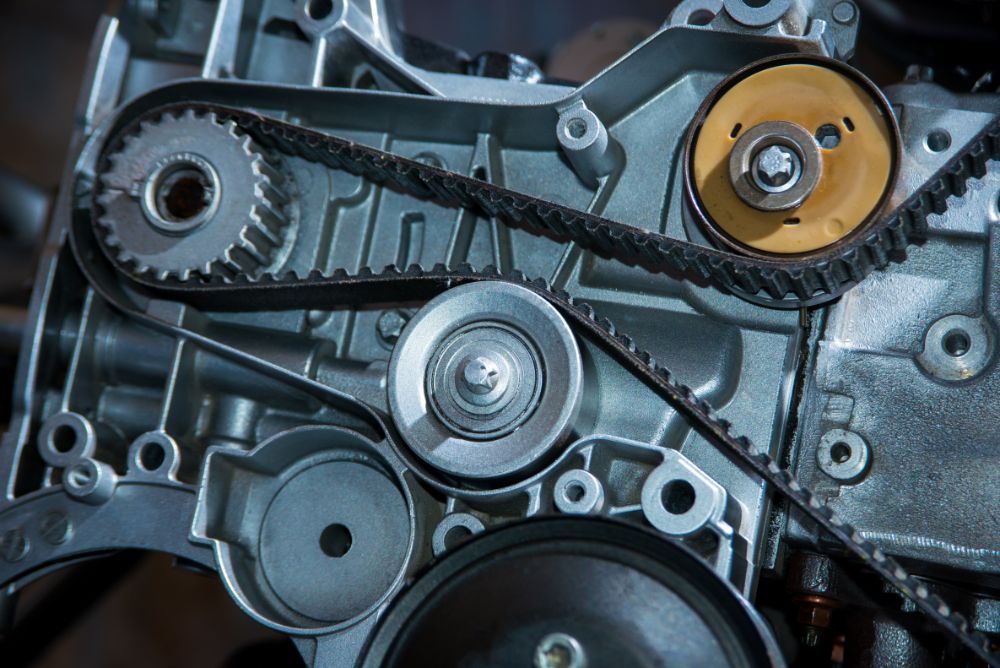

Synchronní řemenové pohony s tvarovým spojením - ozubené řemeny

U ozubených řemenů k přenosu krouticího momentu dochází pomocí záběru zubů řemene do zubových mezer řemenice. Tyto pohony zajišťují silový, absolutně synchronní a bezprokluzový přenos výkonu. Dá se říci, že pohony s ozubenými řemeny jsou prakticky bezúdržbové, jejich účinnost uvažujeme na cca 98 %.

Struktura ozubených řemenů

Rozhodující pro přenos síly u ozubených řemenů jsou tažná vlákna, tzv. kord.

Máme různé druhy tažných vláken:

  • ocelová
  • skleněná
  • aramidová
  • nerezová
  • karbonová

Vlastní ozubený řemen je tvořen pryžovou, příp. polyuretanovou složkou v kombinaci s povlaky z různých materiálů na zubové i vnější straně řemenu. pro zajištění větší odolnosti řemene. Povlak také zlepší a optimalizuje provozní vlastnosti řemene, může rovněž přispět ke snížení koeficientu tření.

Vrstvy řemene:

  1. Hřbet řemene
  2. Tažné kordy
  3. Zuby
  4. Nylonová tkanina
vypoet a navrh remenoveho pohonu 3

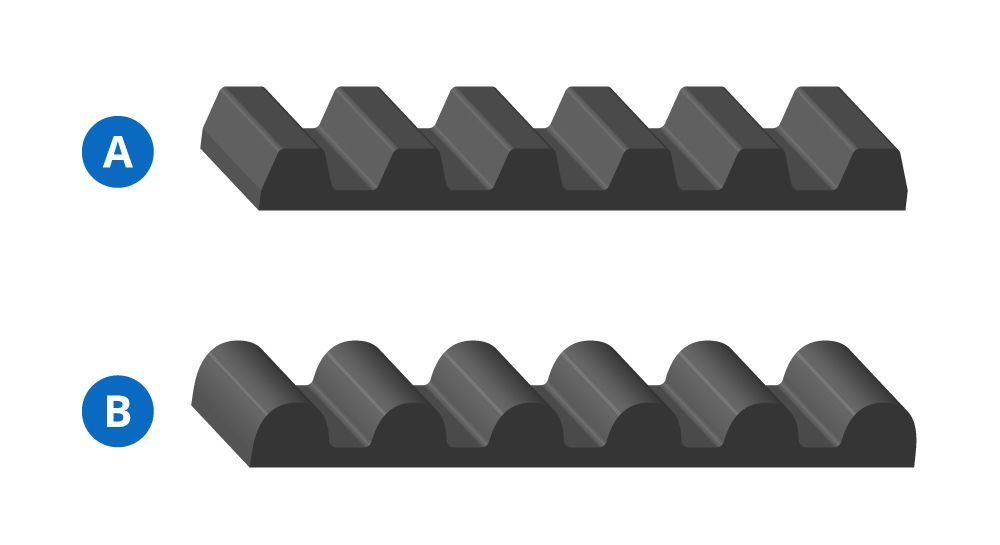

Tvary zubů, materiálové složení a oblasti použití

  1. lichoběžníkový (trapézový) tvar zubu (profil T, AT), z hlediska materiálu nejčastěji polyuretan s ocelovým kordem - pohony lineárních nebo dopravních aplikací
  2. zaoblené a kulaté zuby, obvykle syntetická pryž s kordy ze skelných vláken - hnací řemeny pro přenos výkonu, záběrem do ozubené řemenice zajišťují přenos energie
vypoet a navrh remenoveho pohonu 2

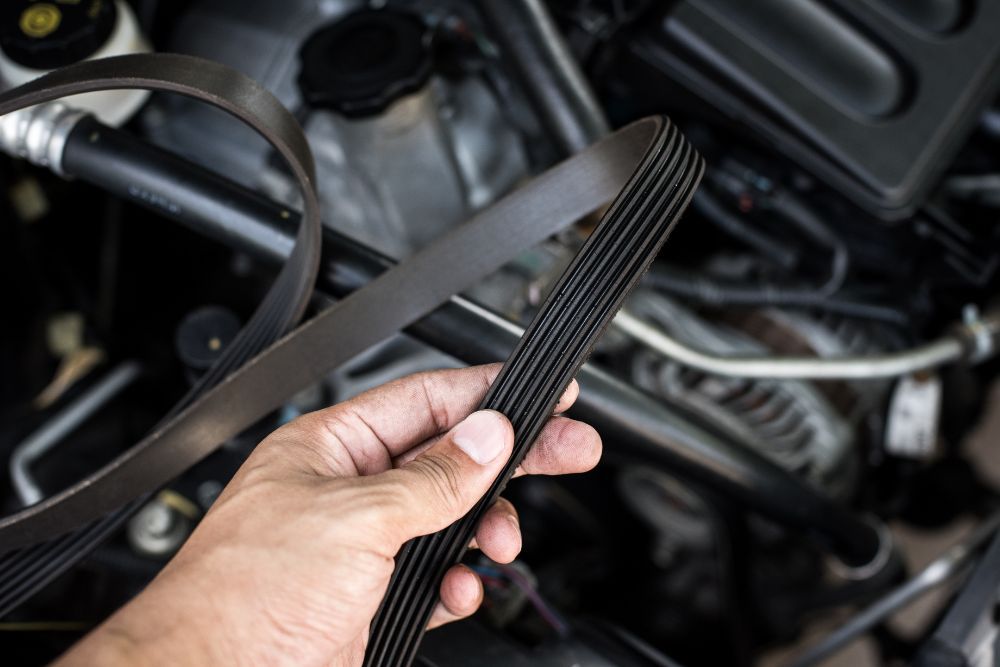

Třecí řemenové pohony - klínové řemeny

Výkon se v případě klínových řemenů přenáší prostřednictvím třecího záběru profilu řemene v klínové drážce řemenice. Oproti ozubeným řemenům musí být klínové řemeny předepnuty větší silou. To přináší vyšší radiální síly, které více zatíží ložiska v uložení hřídelí. Toto je třeba zohlednit při dimenzování pohonu. Klínové řemeny jsou proti ozubeným i méně účinné. Jejich účinnost je cca 95%.



Při výběru vhodného řemene je třeba kromě fyzikálních výkonových údajů (přenášený výkon, přepravovaná hmota, rychlosti, zrychlení atd.) vzít v úvahu i podmínky prostředí, zástavbový prostor (minimální a maximální průměr řemenic, šířka převodu, napínací kladky) a další faktory.

Abychom dokázali navrhnout řemen pro Váš pohon, musíme znát jeho základní parametry (přenášený výkon, převodový poměr, osovou vzdálenost atd.), vzít v úvahu i provozní podmínky, zástavbovou dispozici apod.
