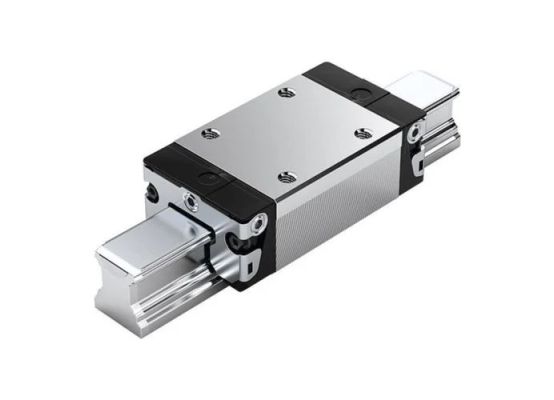

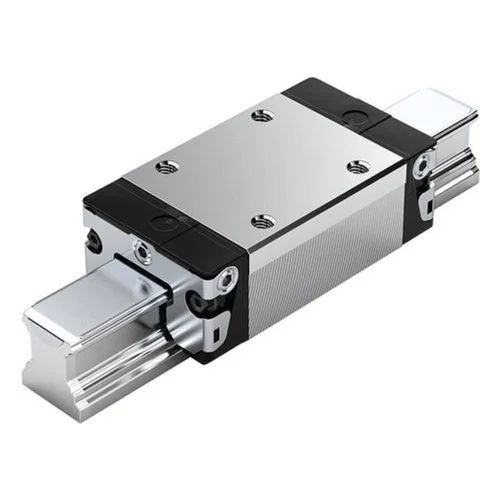

THK SHS25VSS Lineární vozík

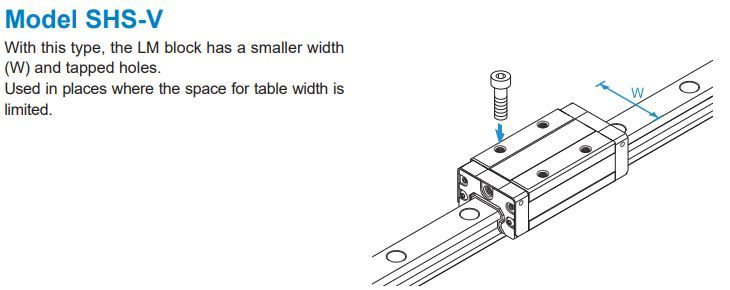

Lineární vozík THK typové řady SHS-V v nerezovém provedení SS je určen pro profilové vodicí tyče velikosti 25 mm. Oproti standardnímu typu jde o zúžené provedení vozíku, které se s výhodou využívá v lineárních aplikacích, které musí pracovat v prostorově omezených zástavbách. Z hlediska přesnosti a utěsnění se jedná o základní typ vozíku.

Kuličky vozíku se odvalují ve čtyřech řadách, v přesně broušených vodicích dráhách v zatížené zóně mezi kolejnicí a vozíkem, v koncové desce se otáčejí a vracejí zpětnými kanály. Každá řada kuliček je uložena pod kontaktním úhlem 45°, takže jmenovité zatížení, působící na vozík ve čtyřech směrech, je stejné (v radiálním směru, protiradiálním i bočním směru), což umožňuje použít vedení v jakékoliv poloze. Kromě toho může být na vozíku nastaveno předpětí zvyšující tuhost ve čtyřech uvedených směrech, přičemž je zachován konstantní nízký koeficient tření.

Nízká výška průřezu a vysoká tuhost konstrukce vozíku typu SHS umožňuje dosáhnout velice přesný a stabilní lineární pohyb. Použití kuliček v pouzdře odstraňuje tření mezi kuličkami a umožňuje dosažení nízkého provozního hluku, dlouhodobé funkčnosti bez nutnosti údržby a vysoké rychlosti.

Vlastnosti:

• Rovnoměrné zatížení ve čtyřech směrech
• Schopnost samočinného nastavování
• Jednotná, standardizovaná velikost
• Nízké těžiště, vysoká tuhost
