Spojovací materiál: základní přehled

Šrouby: víc druhů, než se zdá

Na první pohled vypadají podobně. V praxi ale každý typ šroubu slouží jiné aplikaci a záměna nevhodného provedení může znamenat uvolnění spoje, korozi nebo selhání pod zatížením.

V naší nabídce najdete:

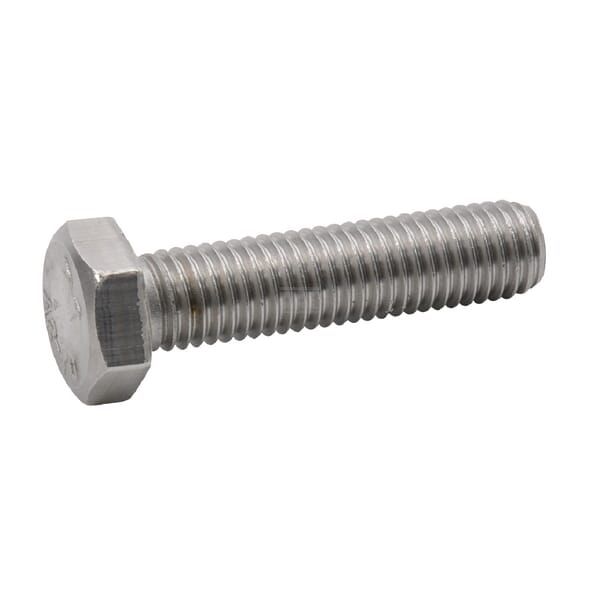

• Šrouby s šestihrannou hlavou (HEX) jsou nejrozšířenější typ pro konstrukční spoje. Montují se klíčem nebo ráčnou, snášejí vysoké utahovací momenty.

  • Šestihranné lícované šrouby mají přesně opracovaný dřík, který přesně sedí do vystouženého otvoru. Typické aplikace jsou přírubové spoje, uložení ložisek, strojní rámy nebo spoje, kde dochází k příčnému zatížení a kde by běžný šroub s vůlí v otvoru nebyl dostatečně přesný ani tuhý.

  • Šestihranné šrouby s jemným závitem mají menší stoupání závitu než standardní provedení, což umožňuje přesnější nastavení utahovacího momentu a lepší odolnost proti samovolnému uvolnění. Používají se v přesném strojírenství či hydraulických systémech.

• Šrouby s vnitřním šestihranem (imbusy) umožňují práci v omezeném prostoru a hodí se tam, kde musí být hlava šroubu zapuštěná nebo krytá.

  • Zápustné imbusové šrouby mají kuželovou hlavu, která se při dotažení zapustí do materiálu a nezůstane vyčnívat nad povrch. Hodí se tam, kde by vyčnívající hlava šroubu překážela, byla nebezpečná nebo esteticky nevhodná. Typické použití je v strojních krytech, vodítkách či výstavních systémech.

  • Imbusové šrouby s půlkulatou hlavou mají zakulacenou hlavu, která nevyčnívá ostře nad povrch, ale ani se nezapouští do materiálu. Kombinují nenápadný profil s dobrou opěrnou plochou. Používají se v elektronice či lehkém strojírenství.

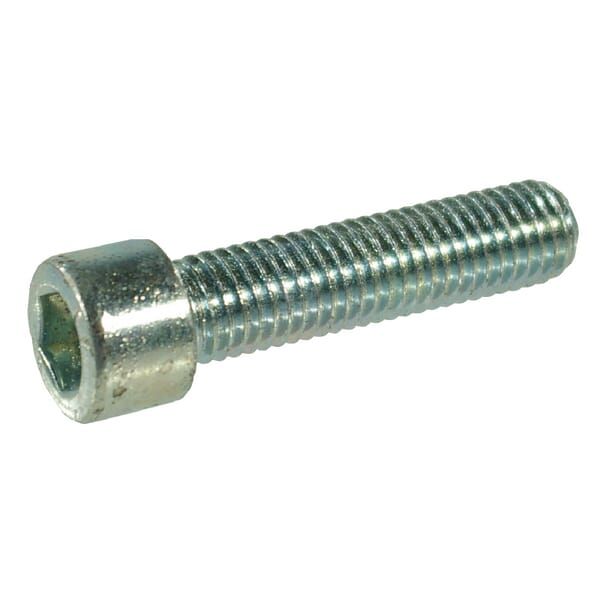

  • Válcové imbusové šrouby mají válcovou hlavu s vnitřním šestihranem, která nabízí větší opěrnou plochu než zápustné provedení a zároveň umožňuje práci v omezeném prostoru bez nutnosti přístupu zvenčí. Používají se v strojních sestavách, přípravcích či hydraulických blocích.

Matice: pevný protějšek

Správná matice k správnému šroubu. Volba závisí na zatížení, prostředí a požadavcích na pojištění spoje.

V naší nabídce najdete:

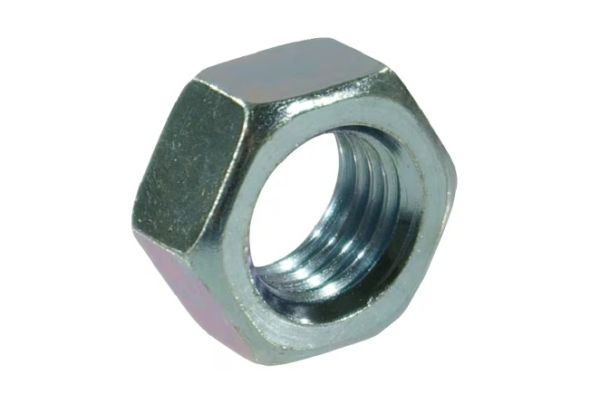

• Šestihranné matice jsou nejrozšířenější typ pro standardní konstrukční spoje ve strojírenství i stavbě. Hodí se všude tam, kde není spoj vystaven výrazným vibracím a kde je dostatek prostoru pro klíč.

  • Šestihranné přesné matice jsou vyrobeny s užšími tolerancemi než standardní šestihranné matice, což znamená přesnější pasování na závit a rovnoměrnější rozložení zatížení. Používají se v aplikacích, kde záleží na přesnosti spoje, například v měřicí technice či přesném strojírenství.

  • Šestihranné nízké matice mají menší výšku než standardní provedení, což je výhodné tam, kde je prostor pro matici omezený. Nejsou určeny pro plné zatížení jako standardní matice, ale hodí se jako pojistná matice v kombinaci s běžnou šestihrannou maticí (tzv. kontra matice).

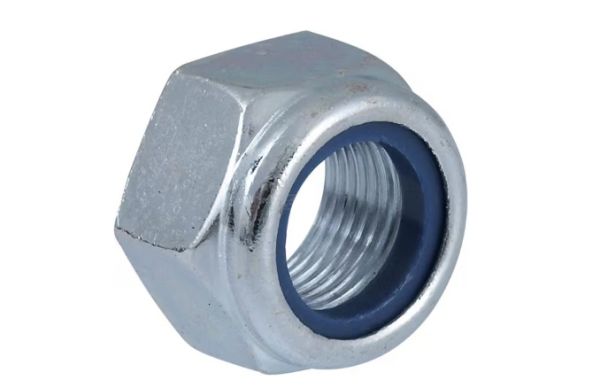

  • Šestihranné samojistné nízké matice kombinují nízký profil s pojistným prvkem, nejčastěji nylonovým kroužkem. Uplatní se tam, kde je prostor omezený a zároveň hrozí uvolnění spoje vlivem vibrací. Typické použití je v elektronice či lehkém strojírenství.

  • Šestihranné matice s ozubeným límcem mají na spodní straně přírubový límec s ozubením, které se při utahování zařízne do povrchu materiálu. Hodí se všude tam, kde chcete eliminovat samostatnou podložku a zároveň potřebujete pojištění spoje, například v elektrotechnice, na karosériích nebo ve strojních sestavách s omezeným prostorem pro montáž.

• Uzavřené matice (čepičkové) mají na jednom konci uzavřené dno, které zakryje vyčnívající konec šroubu nebo závitové tyče. Používají se tam, kde vyčnívající závit nesmí být přístupný z bezpečnostních důvodů, kde hrozí poranění o ostrý konec šroubu, nebo kde je potřeba chránit závit před korozí, nečistotami a vlhkostí. Typické aplikace jsou nábytkářský průmysl, výstavní systémy, ale i strojní zařízení v potravinářském nebo farmaceutickém provozu.

Podložky: pojištění spoje proti uvolnění

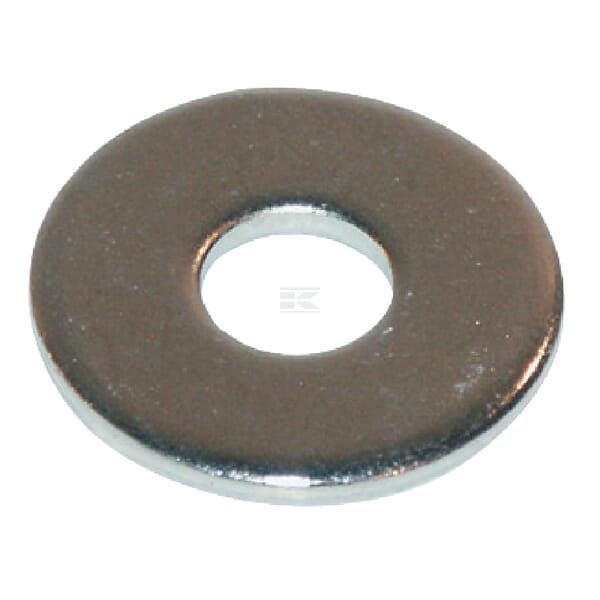

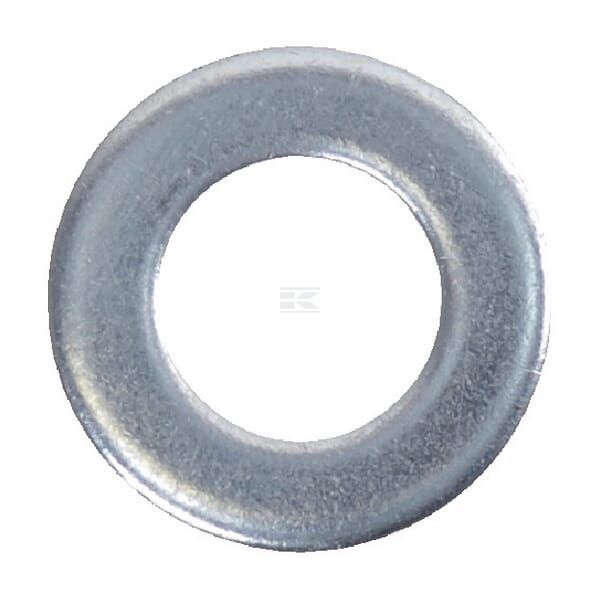

Podložka není jen výplň. Plní hned několik funkcí: rozděluje utahovací sílu na větší plochu, chrání povrch materiálu před poškozením hlavou šroubu a u některých typů i pojišťuje spoj proti samovolnému uvolnění.

V naší nabídce najdete:

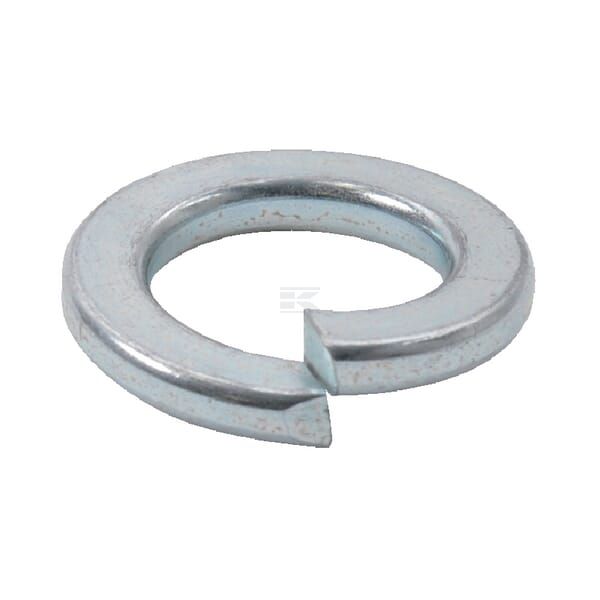

• Bezpečnostní podložky se používají tam, kde hrozí samovolné uvolnění spoje vlivem vibrací, rázů nebo dynamického zatížení. Oproti plochým podložkám mají tvarovou nebo konstrukční úpravu, která mechanicky brání pootočení matice nebo hlavy šroubu. Uplatní se v strojích s rotujícími nebo kmitajícími částmi, v dopravní technice, zemědělských strojích nebo průmyslových zařízeních, kde by pravidelná kontrola utažení byla obtížná nebo kde by uvolnění spoje mohlo způsobit poruchu či bezpečnostní riziko.

Provedení a pevnost: co hraje roli při výběru

Z hlediska materiálu a povrchové úpravy záleží především na prostředí, ve kterém bude spoj pracovat.

Interiér
Pro interiérové aplikace bez výraznější vlhkosti nebo chemického zatížení postačí standardní ocel s galvanickým zinkováním. Pozinkovaný spojovací materiál nabídne dostatečnou ochranu před korozí za přijatelnou cenu a pokryje většinu běžných průmyslových použití.

Venkovní prostředí
Pro venkovní prostředí, vlhká nebo mírně agresivní prostředí je lepší volbou nerezová ocel třídy A2, která odolá atmosferické korozi bez nutnosti dodatečné povrchové úpravy.

Pevnostní třídy
Pevnostní třídy nejsou jen čísla na hlavě šroubu, ale zásadní informace o tom, jaké zatížení spoj bezpečně unese. Třída 8.8 je standardní průmyslový šroub vhodný pro většinu konstrukčních spojů. Třídy 10.9 a 12.9 jsou určeny pro vysokozátěžové aplikace, kde je spoj vystaven velkým silám nebo rázům, například v těžkém strojírenství, lisech nebo spojích s vysokým utahovacím momentem. U těchto pevnostních tříd je ale nutné přesně dodržet předepsaný utahovací moment, jinak hrozí poškození šroubu nebo spoje. Záměna nižší pevnostní třídy za vyšší bez přizpůsobení momentu je častá chyba, která může mít vážné následky.

Jak si vybrat správně?

Pokud si nejste jistí, jaký spojovací materiál váš případ vyžaduje měli byste se zaměřit na tyto otázky:

Kde spojovací materiál najdu?

Šrouby, matice a podložky jsou nově součástí sortimentu MATEZA. Celý sortiment najdete na pobočce v Brně i na našem e-shopu na mateza.cz. Pobočky v Jihlavě a Havlíčkově Brodě nabízejí skladový výběr nejběžnějších položek spojovacího materiálu. Pokud hledáte konkrétní typ nebo rozměr a nejste si jistí dostupností, napište nám na e-mail nebo zavolejte přímo na pobočku.
